Lijevanje aluminija: procesi, legure i najbolje prakse

Što aluminijski metalni lijev zapravo pruža

Aluminijski lijev je dominantan izbor za lagane strukturne komponente u automobilskoj, zrakoplovnoj, potrošačkoj elektronici i industrijskoj opremi—i s dobrim razlogom. Aluminijske legure nude gustoću od otprilike 2,7 g/cm³ , oko jedne trećine čelika, dok legure za lijevanje visokih performansi kao što su A380 i A356 postižu vlačnu čvrstoću između 160 MPa i 330 MPa, ovisno o toplinskoj obradi. Kada kombinirate taj omjer čvrstoće i težine s izvrsnom otpornošću na koroziju, visokom toplinskom vodljivošću (oko 96–160 W/m·K) i sposobnošću ispunjavanja zamršenih geometrija kalupa, lijevanje aluminijskih metala postaje najisplativiji put od sirovog metala do gotovog dijela u većini scenarija srednje do velike količine proizvodnje.

Izravan zaključak za svakoga tko procjenjuje mogućnosti proizvodnje: ako vaš dio teži više nego što treba, radi u korozivnom ili toplinski zahtjevnom okruženju i mora se proizvoditi u količinama većim od otprilike 500 jedinica godišnje, aluminijsko lijevanje gotovo sigurno nadmašuje proizvodnju čelika, brizganje plastike i lijevanje cinka pod pritiskom na osnovi ukupne cijene po dijelu. Ostatak ovog članka objašnjava točno zašto, s određenim podacima o procesima, legurama, tolerancijama i kontroli grešaka.

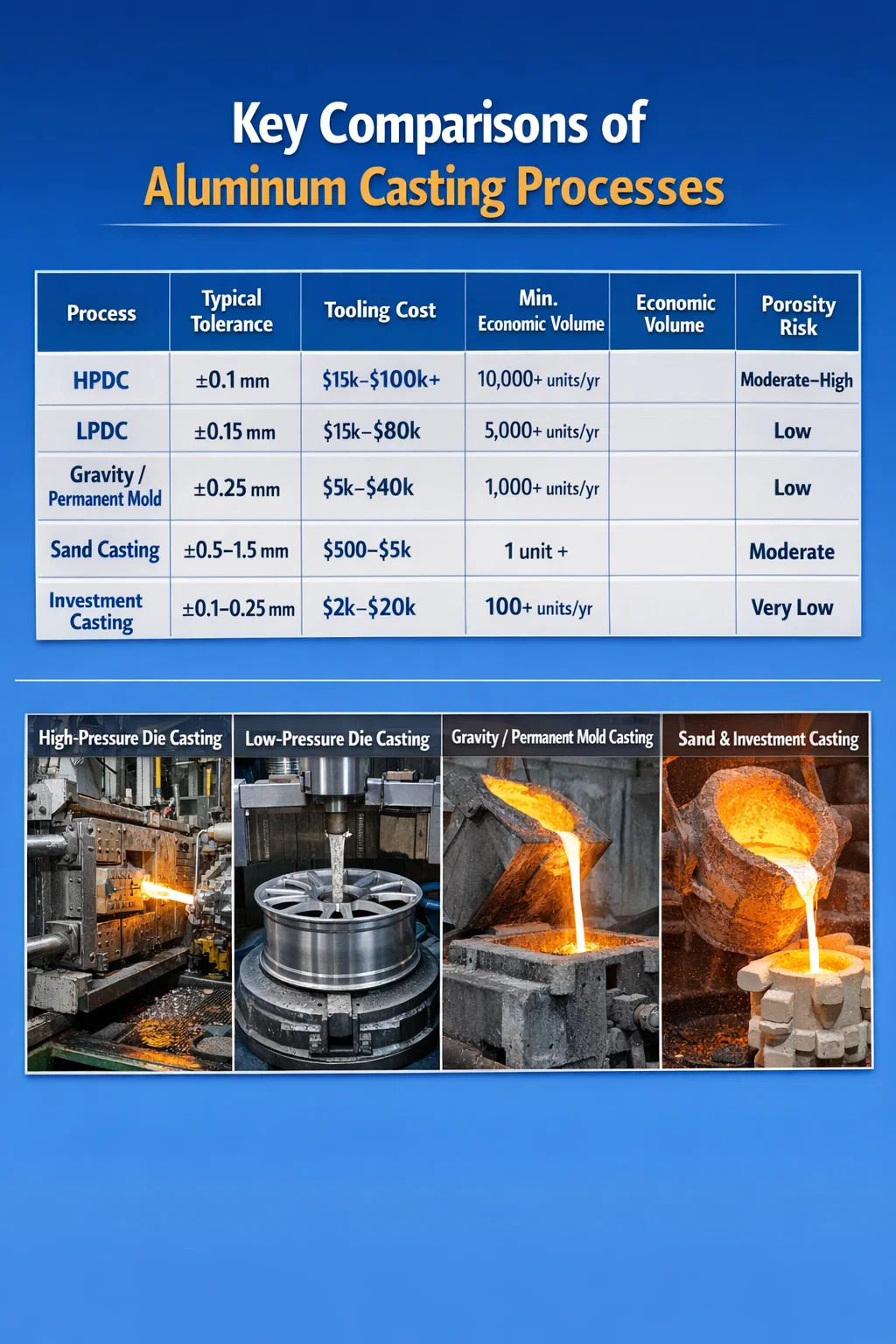

Postupci lijevanja aluminijske jezgre i kada ih koristiti

Nisu sve metode lijevanja aluminija međusobno zamjenjive. Svaki proces ima poseban troškovni profil, vrijeme izrade alata, mogućnost dimenzija i raspon završne obrade površine. Odabir pogrešnog postupka može dodati 30–60% trošku po dijelu ili gurnuti tolerancije dimenzija izvan prihvatljivih granica.

Lijevanje pod visokim pritiskom (HPDC)

HPDC tjera rastaljeni aluminij u kalup od kaljenog čelika pri tlakovima između 10 MPa i 175 MPa. Vremena ciklusa traju čak 30–90 sekundi po udarcu, što ga čini preferiranim postupkom za količine iznad 10 000 dijelova. Tolerancije dimenzija od ±0,1 mm na malim elementima su rutinski moguće postići. Moguće su debljine stijenke od samo 1,0–1,5 mm. Glavno ograničenje je poroznost: zarobljeni plin tijekom brzog punjenja stvara mikroskopske šupljine koje ugrožavaju nepropusnost na pritisak i smanjuju vijek trajanja. HPDC potpomognut vakuumom to značajno rješava, svodeći razine poroznosti ispod 0,5% volumena u dobro kontroliranim operacijama. Troškovi alata kreću se od 15.000 USD za jednostavnu matricu s jednom šupljinom do preko 100.000 USD za složene alate s više šupljina, što znači da HPDC ima ekonomskog smisla samo pri većim količinama.

Lijevanje pod niskim pritiskom (LPDC)

LPDC gura rastaljeni metal prema gore u matricu pomoću tlaka zraka od 0,02–0,1 MPa, što rezultira sporijim, kontroliranijim punjenjem. Kontrolirano skrućivanje proizvodi gušće odljevke manje poroznosti u usporedbi s HPDC. Proizvođači automobilskih kotača uvelike se oslanjaju na LPDC iz tog razloga—aluminijski kotači koje proizvodi LPDC mogu postići poboljšanja vijeka trajanja od 15–25% u odnosu na ekvivalentne HPDC kotače. Vremena ciklusa su duža, obično 3-8 minuta, a troškovi alata su usporedivi s HPDC-om, tako da LPDC odgovara srednjem volumenu proizvodnje strukturno kritičnih dijelova, a ne komponenti velike količine robe.

Gravitacijski (trajni kalup) lijevanje

Gravitacijsko lijevanje koristi višekratne čelične kalupe bez primijenjenog pritiska. Metal teče samo gravitacijom, proizvodeći odljevke s dobrom završnom obradom površine (Ra 3,2–6,3 µm tipično), niskom poroznošću i mehaničkim svojstvima koja su pogodna za toplinsku obradu. Dijelovi A356-T6 proizvedeni gravitacijskim lijevanjem redovito postižu granice razvlačenja od 200–220 MPa s istezanjem od 6–10%, što ih čini prikladnima za sigurnosno kritične primjene kao što su nosači motora, komponente ovjesa i hidraulični razvodnici. Troškovi alata su umjereni, obično 5.000 – 40.000 USD, a pragovi ekonomske količine počinju oko 1.000 dijelova godišnje.

Lijevanje u pijesak

Lijevanje u pijesku ostaje najfleksibilniji postupak lijevanja aluminija. Alat za uzorke košta samo 500–5000 USD, rokovi isporuke od narudžbe do prvog lijevanja često su kraći od dva tjedna, a praktički nema ograničenja u veličini – dijelovi od pijeska lijevanog aluminija kreću se od nosača od 50 grama do kućišta pumpe od više tona. Tolerancije dimenzija su šire (tipično je ±0,5–1,5 mm), završna obrada površine je hrapavija (Ra 12,5–25 µm), a vremena ciklusa puno dulja od lijevanja pod pritiskom, ali za prototipove, dijelove malog volumena i velike strukturalne odljevke, lijevanje u pijesku često je jedina praktična opcija. Zeleni pijesak, pijesak na smoli i varijante izgubljene pjene nude različite kompromise u točnosti i cijeni.

Investicijski lijev

Lijevanje aluminija (lijevanje po izgubljenom vosku) postiže najfiniju završnu obradu površine i najniže tolerancije od bilo kojeg postupka lijevanja—Ra 1,6–3,2 µm i tolerancije od ±0,1–0,25 mm su standardni. Složena unutarnja geometrija, udubljenja i tanki zidovi do 1,5 mm mogući su bez jezgri. Proces je skup po dijelu u odnosu na HPDC pri velikim količinama, ali za svemirske armature, impelere i kućišta medicinskih uređaja gdje bi troškovi strojne obrade inače bili previsoki, livenje po ulošku značajno smanjuje ukupne troškove proizvodnje.

Odabir prave aluminijske legure za lijevanje

Odabir legure nedvojbeno je najkonzekventnija odluka u dizajnu aluminijskih odljevaka. Pogrešna legura može uzrokovati krtost, slabu fluidnost tijekom izlijevanja, prekomjernu poroznost zbog skupljanja ili neodgovarajuću otpornost na koroziju—ništa od toga ne može se popraviti samo optimizacijom procesa. U obitelji aluminijskih legura za lijevanje dominira silicij (Si) kao primarni legirajući element jer silicij dramatično poboljšava fluidnost i smanjuje skrućivanje.

A380: HPDC Workhorse

A380 (Al-Si8.5-Cu3.5) je najčešće korištena legura za tlačni lijev na svijetu, koja čini oko 50-60% ukupne proizvodnje HPDC aluminija u Sjevernoj Americi. Njegov visok sadržaj silicija (7,5–9,5%) daje iznimnu fluidnost, omogućavajući tanke stijenke i složenu geometriju. Dodaci bakra (3–4%) povećavaju vlačnu čvrstoću lijevanog materijala na približno 324 MPa i tvrdoće oko 80 HB. Kompromis je smanjena duktilnost (istezanje ispod 3%) i ograničena zavarljivost. A380 nije prikladan za primjene koje zahtijevaju T5 ili T6 toplinsku obradu jer ga sadržaj bakra čini sklonim pucanju uslijed naprezanja tijekom kaljenja.

A356 i A357: konstrukcijske legure koje se mogu toplinski obraditi

A356 (Al-Si7-Mg0.3) i A357 s višim udjelom magnezija (Al-Si7-Mg0.6) primarne su legure za gravitacijske i LPDC primjene gdje je strukturna izvedba važna. U T6 temperiranju (toplinska obrada otopine na 540°C 8-12 sati, kaljenje, starenje na 155°C 3-5 sati), A356-T6 daje granicu razvlačenja od 207 MPa , granična vlačna čvrstoća od 262 MPa i istezanje od 6–10%. A357-T6 povećava granicu razvlačenja na približno 290 MPa. Obje legure dobro reagiraju na zavarivanje i lemljenje, što ih čini prikladnima za sklopove. Ljevaonica mora precizno kontrolirati sadržaj magnezija - gubici od 0,05% Mg tijekom taljenja značajno smanjuju mehanička svojstva.

319 Legura: Svestrana srednja opcija

319 (Al-Si6-Cu3.5) naširoko se koristi za blokove motora, glave cilindra i usisne grane gdje je potrebna umjerena čvrstoća u kombinaciji s dobrom obradivošću. Prihvaća T5 i T6 tretman. Odlivena vlačna čvrstoća je oko 185 MPa; Tretman T6 podiže ga na približno 250 MPa. Sadržaj bakra u leguri daje malo bolju stabilnost na povišenoj temperaturi od A356, što je relevantno za komponente motora koje kruže između sobne i radne temperature od 200-250°C.

535 i 512: Pomorstvo i primjene kritične prema koroziji

Kada je otpornost na koroziju primarni pokretač dizajna - brodski hardver, oprema za preradu hrane, komponente za rukovanje kemikalijama - legure s dominantnom magnezijem poput 535 (Al-Mg6.2) i 512 (Al-Mg4-Si1.8) nadmašuju legure s dominantnom silicijem. Pokazuju izvrsnu otpornost na morsku vodu i slani sprej bez površinske obrade i imaju dobru duktilnost (istezanje 8–13%). Kazna je slaba fluidnost u odnosu na legure silicija, što ograničava tankost stjenke i geometrijsku složenost. Ljevaonice za lijevanje 535 moraju pažljivo koristiti peć kako bi spriječile oksidaciju magnezija.

Razumijevanje i kontrola grešaka u lijevanju

Greške u aluminijskim odljevcima primarni su uzrok rashodovanih dijelova, povrata iz jamstva i kvarova na terenu. Razumijevanje temeljnog uzroka svake vrste kvara mnogo je korisnije od generičkih popisa za provjeru kvalitete, jer svaki kvar ima drugačiji popravak i često više mogućih uzroka koje je potrebno sustavno izolirati.

Poroznost: plin i skupljanje

Poroznost je najčešći nedostatak u aluminijskom metalnom lijevanju i dolazi u dvije različite vrste koje zahtijevaju različite intervencije. Poroznost plina potječe od vodika otopljenog u rastaljenom aluminiju. Tekući aluminij može otopiti do 0,69 mL/100 g vodika na svom talištu; čvrsti aluminij drži samo oko 0,036 mL/100g. Tijekom skrućivanja, ovaj otopljeni vodik se taloži kao sferne pore. Rješenje je u otplinjavanju—otplinjavanje rotirajućim impelerom s dušikom ili argonom tijekom 8-15 minuta smanjuje sadržaj vodika na ispod 0,10 mL/100g, što je industrijski standard za strukturne dijelove. Ispitivanje smanjenim tlakom (RPT) ili mjerenje gustoće Arhimedovom metodom potvrđuje kvalitetu taline prije izlijevanja.

Poroznost skupljanja oblici prilikom skrućivanja metala se skupljaju (aluminij se skuplja otprilike 3,5–8,5% po volumenu tijekom skrućivanja) i tekući metal ne može teći da kompenzira. Čini se kao nepravilne, razgranate šupljine u debelim dijelovima ili na vrućim točkama. Rješenje je redizajn uspona i uspona: odgovarajući volumen uspona, ispravno postavljanje uspona iznad najtežeg dijela i hlađenje izoliranih debelih područja kako bi se pospješilo usmjereno skrućivanje prema usponu. Softver za simulaciju kao što je MAGMASOFT ili ProCAST može predvidjeti poroznost skupljanja prije rezanja alata, čime se znatno štede troškovi prerade alata.

Hladna zatvaranja i neispravan rad

Do hladnog zatvaranja dolazi kada se dvije struje rastaljenog metala susretnu, ali se ne uspiju potpuno stopiti, ostavljajući vidljiv šav ili slabu ravninu. Do smetnji u radu dolazi kada se metal skrutne prije nego što potpuno ispuni kalup. Oba nedostatka proizlaze iz nedovoljne temperature metala, neadekvatne temperature kalupa ili prespore brzine punjenja. Za HPDC, brzina sačme u drugoj fazi (punjenje kalupa) obično mora doseći 30–60 m/s kako bi se spriječilo hladno zatvaranje u tankim dijelovima. Temperatura kalupa za lijevanje aluminija pod pritiskom održava se na 150–250°C; puštanje ispod 150°C pouzdano stvara nedostatke hladnog zatvaranja u stijenkama tanjim od 2 mm.

Uključci oksida

Aluminij stvara čvrstu oksidnu kožu gotovo trenutno kada je izložen zraku. Turbulentno izlijevanje savija ovaj oksidni film u odljevak kao dvoslojne inkluzije—tanke, dvoslojne oksidne ploče koje dramatično smanjuju vijek trajanja i istezanje. Teorija bifilma Johna Campbella transformirala je praksu ljevanja: ključ je ispuniti kalup bez ikakvih turbulencija koje savijaju površinu. Sustavi zatvarača s donjim punjenjem, smanjena visina cijevi, filtri od keramičke pjene i sporo kontrolirane brzine izlijevanja smanjuju sadržaj bifilma. Poboljšanja vijeka trajanja od zamora od 2-5× dokumentirana su u dijelovima gdje je sadržaj bifilma smanjen samo redizajnom vrata.

Hot Tearing

Vruće kidanje (vruće pukotine) događa se u polučvrstom stanju kada je odljevak ograničen od skupljanja, a vlačna naprezanja premašuju čvrstoću djelomično skrutnutog metala. Obično se pojavljuje kod naglih promjena presjeka, oštrih unutarnjih kutova i područja gdje plijesan sprječava slobodno stezanje. Popravci dizajna uključuju povećanje polumjera zaobljenika na najmanje 3 mm, izbjegavanje omjera debljine sekcija većih od 3:1 na spojevima i projektiranje kalupa s odgovarajućom sklopivošću ili metalnih dijelova kalupa koji se pomiču s odljevkom tijekom izbacivanja.

Načela dizajna kalupa koja određuju kvalitetu dijelova

Kalup ili matrica mjesto je gdje se uvelike određuje kvaliteta lijevanja aluminija—ne u pogonu tijekom proizvodnje, već tijekom faze dizajna i simulacije prije nego što se bilo koji metal reže. Iskusni inženjeri ljevaonica slijede skup utvrđenih načela koja sprječavaju većinu kategorija nedostataka prije prvog probnog lijevanja.

• Postavljanje linije razdvajanja: Linija razdvajanja trebala bi biti na najširem poprečnom presjeku dijela kako bi se smanjila složenost matrice i omogućili jednolični kutovi naprezanja. Odmicanjem od kozmetičkih površina izbjegava se bljesak na vidljivim područjima.
• Kutovi gaza: Vanjske površine zahtijevaju minimalni gaz od 1-2°; unutarnje površine (jezgre) zahtijevaju 2–3° ili više. Uklanjanje nedovoljnog propuha jedan je od najčešćih uzroka oštećenja matrice i izobličenja odljevka tijekom izbacivanja.
• Dizajn sustava vrata: Zatvarače treba postaviti na najdeblji poprečni presjek i postaviti tako da se kalup postupno puni odozdo prema gore. Višestruka tanka vrata općenito su poželjnija u odnosu na jedna velika vrata jer smanjuju lokaliziranu koncentraciju topline i poboljšavaju jednolikost punjenja.
• Preljevni bunari i odzračivanje: U HPDC-u, preljevni bunari na kraju staza punjenja skupljaju hladni metal, okside i zarobljeni zrak koji bi inače postali inkluzije. Otvori dubine 0,05–0,15 mm na liniji razdvajanja omogućuju izlazak zraka bez treptanja.
• Raspored kanala za hlađenje: Ravnomjerno hlađenje matrice sprječava lokalizirane vruće točke koje uzrokuju poroznost stezanja i lemljenje matrice. Konformni kanali za hlađenje—sada se mogu obraditi s EDM i aditivno proizvedenim umetcima za matrice—mogu skratiti vrijeme ciklusa za 15–30% u usporedbi s konvencionalno izbušenim kanalima.
• Položaj igle za izbacivanje: Igle za izbacivanje moraju biti raspoređene kako bi se sila ravnomjerno primijenila na dio. Igle koncentrirane na jednom kraju stvaraju izobličenja, posebno kod odljevaka s tankim stijenkama. Oznake igala moraju se nalaziti u nekozmetičkim, nefunkcionalnim područjima.

Toplinska obrada aluminijskih odljevaka: kada i kako

Toplinska obrada može značajno povećati mehanička svojstva aluminijskih odljevaka—ali samo ako se legura može toplinski obraditi i odljev ima dovoljno nisku poroznost da kaljenje neće uzrokovati stvaranje mjehurića. HPDC odljevci sa standardnim razinama plinske poroznosti ne mogu se konvencionalno tretirati T6 jer se zarobljeni plin širi tijekom namakanja toplinskom obradom otopine na 500–540°C, stvarajući površinske mjehuriće. Ovo je jedan od razloga zašto se HPDC općenito koristi u lijevanom ili T5 stanju (samo umjetno starenje, bez tretmana otopinom).

T6 obrada za gravitacijske i pješčane odljevke

Za A356 i A357 gravitacijske odljevke, T6 ciklus počinje toplinskom obradom otopine na 535–545°C tijekom 8–12 sati, tijekom kojih se čestice silicija sferoidiziraju, a Mg₂Si otapa u matrici. Odljevak se zatim kali u vrućoj vodi (60–80°C) umjesto u hladnoj vodi kako bi se smanjio zaostali napon, a da se još uvijek postigne supersaturacija. Slijedi umjetno odležavanje na 150–160°C 3–5 sati. Svaki korak je kritičan: nedovoljno namakanje tijekom tretmana otopinom ostavlja Mg₂Si neotopljenim i smanjuje dostižnu čvrstoću za 10-15%; prekomjerno starenje smanjuje čvrstoću i tvrdoću jer talog postaje grublji.

T5 tretman za tlačne odljevke

Tretman T5—umjetno starenje bez prethodnog tretmana otopinom—primjenjiv je na HPDC odljevke izrađene od legura koje zadržavaju nešto prezasićenja uslijed brzog hlađenja kalupa. Za A380 i slične legure, T5 starenje na 155-165°C tijekom 4-6 sati povećava tvrdoću za 10-20% i poboljšava dimenzijsku stabilnost. Ne proizvodi poboljšanja svojstava kao T6, ali izbjegava probleme s mjehurićima povezanim s poroznošću. Za primjene koje zahtijevaju potpuna T6 svojstva u obliku tlačnog lijeva, vakuumsko tlačno lijevanje ili stiskanje (koje proizvodi odljevke niske poroznosti kompatibilne s tretmanom otopinom) su alternativni načini.

Dimenzijska stabilnost i smanjenje naprezanja

Odljevci namijenjeni za preciznu strojnu obradu koji nisu inače toplinski obrađeni trebali bi se žariti za smanjenje naprezanja na 230–260°C tijekom 2–4 sata. Zaostala naprezanja od skrućivanja i izbacivanja mogu uzrokovati pomake dimenzija od 0,1–0,5 mm tijekom ili nakon strojne obrade tankostijenih elemenata. Ovo je osobito relevantno za odljevke kućišta i tijela ventila s usko toleriranim položajima provrta.

Obrada aluminijskih odljevaka: brzine, posmaci i odabir alata

Aluminij je među materijalima za lijevanje koji se najviše mogu obraditi, ali prisutnost silicija i drugih tvrdih čestica u legurama za lijevanje znači da se izbor alata i parametri rezanja razlikuju od onih koji se koriste za kovani aluminij. Ispravan izbor smanjuje vijek trajanja alata za faktor 3-10x u usporedbi s neoptimalnim izborom.

Legure s visokim udjelom silicija (A380, A390 s 16–18% Si) znatno su abrazivnije od legura s niskim udjelom silicija. Alati s polikristalnim dijamantom (PCD) standardni su izbor za strojnu obradu velikih količina ovih legura, s vijekom trajanja alata od 50 000–200 000 dijelova po rubu u usporedbi s karbidnim 2 000–10 000 dijelova po rubu u ekvivalentnim primjenama. Za legure manjeg volumena ili manje abrazivne legure (A356, 319), karbid bez presvlake ili s TiN-om je isplativ.

• Brzina rezanja: 300–1500 m/min za karbid; 1000–4000 m/min za PCD na hipoeutektičkim legurama.
• Brzina dodavanja: 0,1–0,4 mm/zub za glodanje; 0,1–0,5 mm/okretaj za okretanje.
• Geometrija alata: Visoki nagnuti kutovi (12–20°) smanjuju sile rezanja i sprječavaju nakupljanje rubova. Polirani žljebovi smanjuju prianjanje aluminija.
• Rashladno sredstvo: Potopno rashladno sredstvo ili podmazivanje s minimalnom količinom (MQL) sprječava pogreške toplinske ekspanzije u preciznim provrtima; suha strojna obrada moguća je za grubu, ali ne i završnu obradu uskih tolerancija.

Bušenje i narezivanje navoja u lijevanom aluminiju zahtijeva obraćanje pažnje na cikluse peckanja koji uklanjaju strugotine u dubokim rupama—sklonost aluminija da žuči u navojima u suhim uvjetima čest je uzrok loma alata i otpadanja dijelova. Ureznici za oblikovanje navoja (umjesto ureznika za rezanje) proizvode jače navoje bez krhotina i industrijski su standard za slijepe navoje u aluminijskom lijevanju.

Mogućnosti završne obrade aluminijskih lijevanih dijelova

Površine od lijevanog aluminija često su prikladne za nekozmetičke unutarnje komponente, ali mnoge primjene zahtijevaju poboljšanu zaštitu od korozije, tvrdoću ili izgled. Raspon mogućnosti završne obrade površine za aluminijske odljevke je širi nego za većinu drugih lijevanih metala.

Anodiziranje

Anodizacija tipa II (standardna) proizvodi sloj aluminijevog oksida od 5–25 µm koji poboljšava otpornost na koroziju i može se bojati u širokom rasponu boja. Tip III (tvrdo eloksiranje) proizvodi slojeve od 25-75 µm s površinskom tvrdoćom do 400-600 HV, pogodne za habajuće površine. Ograničenje za lijevani aluminij je da visok sadržaj silicija u HPDC legurama (A380 na ~9% Si) proizvodi tamnije, manje ujednačene anodizirane površine od legura s niskim sadržajem silicija. A356 i 6061 kovana legura anodizirana je za svjetliju, ujednačeniju završnu obradu. Ako je kozmetička kvaliteta eloksiranja uvjet, odabir legure to mora uzeti u obzir od početka procesa projektiranja.

Kromatni pretvorbeni premaz (alodin/iridit)

Kromirani pretvorbeni premaz (MIL-DTL-5541 klasa 1A ili klasa 3) široko se koristi u zrakoplovstvu i obrani za zaštitu od korozije i prianjanje boje. Ne dodaje praktički nikakvo dimenzionalno nakupljanje (0,25–1 µm) i zadržava električnu vodljivost, što ga čini prikladnim za aplikacije zaštite od EMI/RFI. Formulacije trovalentnog kromata (Cr³⁺) sada su standardne u većini objekata zbog ekoloških propisa o heksavalentnom kromatu (Cr⁶⁺).

Premazivanje u prahu i tekuće boje

Premazivanje aluminijskih odljevaka prahom daje izdržljivu završnu obradu otpornu na udarce debljine 60–120 µm. Prethodni tretman (željezni fosfat, cirkonat ili cink fosfat) određuje adheziju premaza i otpornost na koroziju — cirkonatni predtretmani bez kroma postali su standard za vanjske aluminijske komponente automobila. Sustavi tekućeg temeljnog premaza koriste se tamo gdje je potrebna stroža kontrola debljine filma ili gdje maskiranje složene geometrije čini premazivanje prahom nepraktičnim.

Sačmarenje i prevrtanje

Peskarenje čeličnom ili keramičkom sačmom promjera 0,2–0,8 mm rutinski se koristi za čišćenje lijevanih površina od oksidne opne, poboljšanje vizualnog izgleda i uvođenje korisnih tlačnih zaostalih naprezanja od 50–150 MPa na površini. Pokazalo se da kontrolirano sačmarenje odljevaka iz zrakoplova A357 produljuje vijek trajanja za 30–60% u primjenama s visokim ciklusom pomoću ovog mehanizma tlačnog naprezanja. Tumbanjem (vibraciona završna obrada) u keramičkim medijima uklanjaju se rubovi i jednoliko poboljšava završna obrada na složenoj geometriji bez ručnog rukovanja.

Metode provjere kvalitete za aluminijski odljevak

Učinkovita kontrola kvalitete aluminijskih odljevaka zahtijeva više komplementarnih metoda jer niti jedna tehnika ne otkriva sve vrste grešaka. Vizualni pregled, mjerenje dimenzija i ispitivanje bez razaranja (NDT) neophodni su u kompletnom sustavu kvalitete za kritične dijelove.

• Rendgen i CT skeniranje: Industrijski rendgenski snimak (2D radiografija) standardna je metoda za otkrivanje unutarnje poroznosti, inkluzija i skupljanja u aluminijskim odljevcima. 3D skeniranje kompjutoriziranom tomografijom (CT) pruža volumetrijske karte defekata s rezolucijom voksela do 5-50 µm, što omogućuje kvantitativnu analizu poroznosti prema kriterijima prihvatljivosti kao što su ASTM E2868 ili ASTM E505. CT skeniranje se sve više koristi u razvoju i inspekciji prvog artikla čak i kada inspekcija proizvodnje koristi 2D X-zraku.
• Inspekcija penetracijom boje (DPI): DPI otkriva nedostatke koji lome površinu—pukotine, hladna zatvaranja, površinsku poroznost. Jeftin je i primjenjiv na sve aluminijske legure. Sustavi penetranta tipa I (fluorescentni) koji koriste UV svjetlo detektiraju sitnije defekte od sustava vidljivih boja i standardni su za odljevke u zrakoplovstvu prema ASTM E1417.
• Koordinatni mjerni stroj (CMM): CMM s dodirnom sondom ili optičkim skenerom provjerava usklađenost dimenzija s GD&T oblačićima. Inspekcija prvog artikla novog odljevka obično zahtijeva mjerenje 100% kritičnih dimenzija na 3-5 uzoraka; inspekcija proizvodnje koristi statističko uzorkovanje prema ANSI/ASQ Z1.4 ili Z1.9.
• Ispitivanje tvrdoće: Tvrdoća po Brinellu (HBW 5/250) standardna je za aluminijske odljevke. Pruža brzu, neizravnu provjeru da je toplinska obrada ispravno izvedena—A356-T6 trebao bi pokazati 75–90 HB; lijevani A380 pokazuje 75–85 HB. Ispitivanje tvrdoće ne zamjenjuje ispitivanje vlačnosti za usklađenost sa specifikacijama, ali je korisno za 100% provjeru proizvodnje.
• Ispitivanje rastezanja i zamora: Mehanička ispitivanja razaranja izvode se na zasebno lijevanim ispitnim šipkama ili na rezanim proizvodnim odljevcima učestalošću određenom standardima kupaca ili internim planovima kvalitete. ASTM B108 upravlja postupcima lijevanja ispitnih šipki za gravitacijske i trajne kalupe.

Pokretači troškova u projektima lijevanja aluminija

Razumijevanje gdje se akumuliraju troškovi u projektu lijevanja aluminija omogućuje kupcima i inženjerima donošenje odluka o dizajnu i nabavi koje smanjuju ukupne troškove, a ne samo optimizaciju pojedinačnih stavki. Pet najvećih pokretača troškova u većini programa lijevanja aluminija su amortizacija alata, sirovina, energija, stopa otpada i sekundarne operacije.

Amortizacija alata

Kod malih količina, trošak alata dominira troškom po dijelu. HPDC matrica od 50.000 USD amortizirana na 10.000 dijelova dodaje 5,00 USD po dijelu samo u trošku alata. Na 100 000 dijelova daje 0,50 USD po dijelu. To je razlog zašto odabir procesa pri malim količinama treba dati prednost lijevanju u pijesku ili jeftinim gravitacijskim alatima čak i ako je trošak po ciklusu veći—aritmetika amortizacije alata obično pobjeđuje pri količinama ispod 2000–5000 dijelova godišnje.

Trošak legure i iskorištenje metala

Cijena primarnog aluminijskog ingota varira s cijenom na LME-u, koja se tijekom proteklog desetljeća kretala od 1500 do 3800 dolara po metričkoj toni. Sekundarni (reciklirani) aluminij košta 20-40% manje od primarnog i koristi se u većini operacija tlačnog lijevanja. Iskorištenje metala—omjer težine gotovog odljevka prema ukupnom izlivenom metalu—varira se od 50–60% za lijevanje u pijesak (s velikim usponima) do 80–92% za HPDC (s učinkovitim usponom). Poboljšanje prinosa od 10% na operaciji od 500 tona godišnje pri trošku aluminija od 2000 USD po toni smanjuje troškove materijala za 100 000 USD godišnje.

Stopa škarta i njezin daljnji utjecaj

Stopa otpada u operacijama lijevanja aluminija kreće se od ispod 2% u dobro vođenim HPDC postrojenjima velikog volumena do 10-20% tijekom pokretanja novih programa ili u ljevaonicama sa slabom kontrolom procesa. Svako povećanje stope otpada od 1% dodaje otprilike 1% trošku po dijelu prije nego što se uzme u obzir trošak bilo kojih sekundarnih operacija koje su već obavljene na otpadnim dijelovima. Za dijelove koji su podvrgnuti značajnoj strojnoj obradi prije nego što se otkrije greška, cijena po otpisanoj jedinici može biti 3-5 puta veća od same cijene lijevanja. To je razlog zašto ulaganje u praćenje procesa u stvarnom vremenu - senzori tlaka u šupljinama, termičko snimanje temperature matrice, analiza profila sačme - ima pozitivan ROI čak i pri umjerenim količinama proizvodnje.

Sekundarne operacije

Strojna obrada, toplinska obrada, završna obrada površine, sastavljanje i ispitivanje nepropusnosti sekundarne su operacije koje često premašuju trošak lijevanja u jednadžbi ukupnog troška dijela. Odljevak čija proizvodnja košta 4,00 USD može koštati 18,00 USD nakon strojne obrade, 3,00 USD nakon toplinske obrade i 2,00 USD nakon završne obrade površine—ukupno 27,00 USD prije bilo kakve marže. Pregled dizajna za proizvodnju (DFM) usmjeren na smanjenje sekundarnih operacija—eliminiranje nepotrebnih strojno obrađenih značajki, korištenje lijevanih površina gdje dopuštaju tolerancije, projektiranje samolocirajućih značajki za učvršćenje—rutinski smanjuje ukupne troškove proizvodnje za 15–30% bez ugrožavanja funkcije dijela.

Nova dostignuća u tehnologiji lijevanja aluminija

Industrija lijevanja aluminija doživjela je veći tehnički napredak u proteklih deset godina nego u prethodna tri desetljeća, potaknut prvenstveno automobilskom elektrifikacijom i zahtjevima za laganom težinom. Nekoliko specifičnih razvoja preoblikuje ono što aluminijski lijevi mogu proizvesti i po kojoj cijeni.

Gigacasting i strukturno tlačno lijevanje

Teslino usvajanje HPDC strojeva velikog formata (6.000-9.000 tona stezne sile) za proizvodnju cijele strukture stražnjeg podvozja kao pojedinačnih odljevaka—zamjenjujući 70-100 pojedinačnih žigosanih i zavarenih čeličnih dijelova—potaknulo je široko zanimanje za strukturno lijevanje pod pritiskom. Pristup proizvodnji smanjuje broj dijelova, eliminira rad na zavarivanju i montaži i smanjuje težinu. Tehnički izazov je održavanje dovoljno niske razine poroznosti za strukturni integritet na ovim razinama. Legure razvijene posebno za konstrukcijsko lijevanje pod pritiskom, uključujući Silafont-36 i Aural-2, nude veću duktilnost (istezanje 10-15%) od standardnog A380 u stanju kao što je lijevano bez toplinske obrade, omogućujući T6 nadogradnje kada je to potrebno.

Polučvrsto lijevanje metala (reo-lijevanje i tikso-lijevanje)

Obrada polučvrstog metala (SSM) ubrizgava aluminij u djelomično skrutnutom stanju kaše (40–60% krute frakcije), a ne u potpuno tekućem stanju. Tiksotropna suspenzija teče pod pritiskom, ali ima mnogo nižu turbulenciju od tekućeg HPDC-a, što rezultira minimalnim uvlačenjem plina i sadržajem oksidnog bifilma. SSM odljevci postižu razine poroznosti ispod 0,1% i potpuno su kompatibilni s T6 toplinskom obradom, čime se mehanička svojstva približavaju kovanom aluminiju. Premija za troškove procesa je 20-40% u odnosu na konvencionalni HPDC, ali za aplikacije gdje su potrebni strukturni integritet i mogućnost toplinske obrade u faktoru tlačno lijevanog oblika, SSM je tehnički bez premca.

Dizajn kalupa vođen simulacijom

Softver za simulaciju lijevanja (MAGMASOFT, ProCAST, Flow-3D Cast) napredovao je do točke u kojoj se uzorak ispune, slijed skrućivanja, toplinski gradijenti i distribucija zaostalog naprezanja mogu predvidjeti s visokom točnošću prije nego što se izradi alat. Ljevaonice koje ulažu u mogućnosti simulacije izvješćuju o 30-50% smanjenju probnih alata i odbijanja prvog artikla. Ekonomski slučaj je jednostavan: simulacijski paket koji košta 30.000 – 80.000 USD godišnje štedi znatno više u preradi alata i otpadu u bilo kojoj ljevaonici koja izvodi više od 2 – 3 milijuna USD u godišnjim projektima alata.

Proizvodnja aditiva za alate i jezgre

3D ispisani pješčani kalupi i jezgre—proizvedeni mlaznim ispisom veziva od silikatnog pijeska—skratili su vrijeme lijevanja u pijesak s tjedana na dane i omogućili složene unutarnje geometrije nemoguće s konvencionalnim alatom za kutije za jezgre. Pješčana jezgra za koju je prije bio potreban alat za kutiju s jezgrom od 15.000 USD i rok od 6 tjedana sada se može ispisati za 24–48 sati za 200–800 USD. Za lijevanje pod pritiskom, konformni umetci za hlađenje proizvedeni aditivima i košuljice izrađene fuzijom sloja laserskog praha poboljšavaju upravljanje toplinom i vijek trajanja matrice mjerljivo u programima visoke proizvodnje.
