Custom Aluminijski odljevci : Izravan odgovor prije pojedinosti

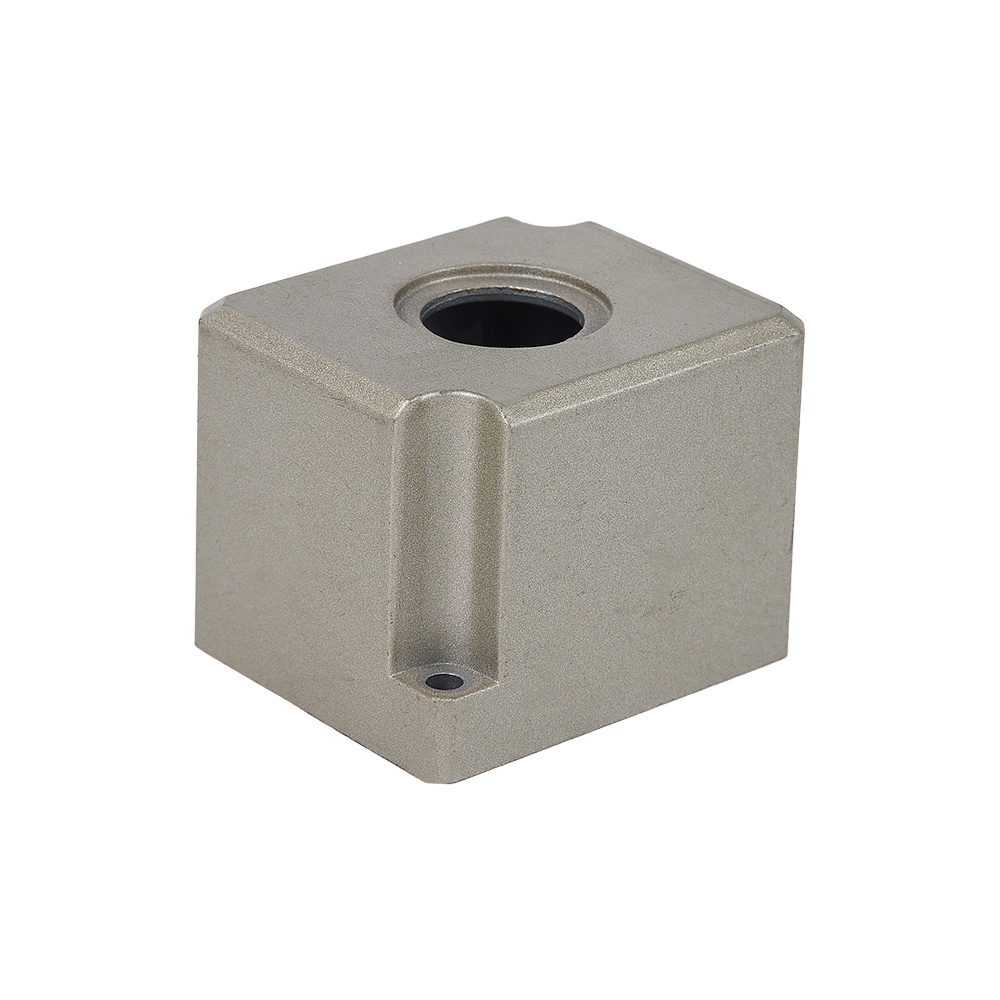

A prilagođeni aluminijski lijev je metalni dio proizveden izlijevanjem rastaljene aluminijske legure u kalup oblikovan prema točnoj geometriji koju kupac treba, umjesto strojne obrade tog oblika od čvrstog materijala. Za većinu funkcionalnih dijelova s umjerenom do složenom geometrijom, proizvedenih u količinama iznad nekoliko stotina jedinica, aluminijski lijev je jeftiniji po dijelu od CNC obrade i lakši od čelika ili željeza za istu strukturnu ulogu. Pravi izbor procesa gotovo se uvijek svodi na tri varijable: debljinu stijenke, volumen narudžbe i toleranciju dimenzija. Tanki dijelovi velikog volumena s malom tolerancijom usmjereni su prema lijevanju pod pritiskom. Dijelovi debelih stijenki, malog volumena ili vrlo veliki dijelovi usmjereni su prema lijevanju u pijesak. Složena unutarnja geometrija bez dopuštenog kuta naprezanja upućuje na livenje za ulaganje.
Ostatak ovog vodiča govori o tome kako se svaki postupak lijevanja aluminija zapravo ponaša u odnosu na te tri varijable, koje legure imaju smisla za koje mehaničke ili toplinske zahtjeve, kako je zapravo konstruiran kalup i sustav lijevanja, kako nastaju i sprječavaju defekti lijevanja, kako se cijene formiraju od alata, materijala i rada, kako se lijevanje uspoređuje s kovanjem i strojnom obradom kao alternativnim procesima, kako izgleda realistična vremenska linija od prototipa do proizvodnje i što bi kupac trebao provjeriti prije nego što se poveže s dobavljačem kao što su Ningbo Beilun Youyuan Machinery Manufacturing Co., Ltd , koja proizvodi prilagođene komponente za lijevanje aluminija u automobilskoj, industrijskoj opremi i primjenama kućišta strojeva.
Usporedba procesa lijevanja aluminija: pijesak, kalup, ulaganje i gravitacija
Četiri procesa pokrivaju otprilike 95 posto komercijalnog lijevanja aluminija. Svaki različito mijenja trošak alata u odnosu na jedinični trošak, tako da je "najbolji" proces zapravo funkcija količine narudžbe i složenosti dijela, a ne univerzalnog rangiranja.
Visokotlačni lijev pod pritiskom
Rastaljeni aluminij ubrizgava se u kalup od očvrslog čelika pod pritiskom od 1500 do 25000 psi i skrućuje se za nekoliko sekundi. Ovaj proces odgovara tankim stijenkama (do otprilike 0,8 mm), uskim tolerancijama i proizvodnji se kreće u desecima tisuća ili više, jer sam čelični alat košta od nekoliko tisuća do više od sto tisuća dolara, ovisno o veličini i složenosti dijela. Tlačni odljevci obično zadržavaju male količine plinske poroznosti u jezgri, što ograničava toplinsku obradu i zavarivanje, ali rijetko utječe na dijelove koji nisu ispitani pod pritiskom prema visokim standardima. Vrijeme ciklusa na stroju za tlačno lijevanje srednje veličine obično traje od 30 sekundi do dvije minute po udarcu, što je ono što lijevanje pod pritiskom čini jedinim postupkom koji može ekonomično osigurati količine automobilskih razmjera.
Lijevanje u pijesak
Aluminij se ulijeva u kalup od pijeska spojenog smolom ili glinom, a zatim se kalup nakon skrućivanja odvaja. Alati su drveni, plastični ili aluminijski uzorci koji koštaju djelić alata za lijevanje pod pritiskom, što čini lijevanje u pijesku praktičnim izborom za prototipove, male serije ispod otprilike 500 jedinica i dijelove prevelike za stroj za lijevanje pod pritiskom. Minimalna debljina stijenke je deblja, obično 4 do 6 mm, a završna obrada površine je grublja od lijevanja pod pritiskom, ali proces obrađuje dijelove od nekoliko stotina grama do nekoliko tona. Zeleni pijesak, smolasti pijesak koji se ne peče i kalupljenje školjke tri su uobičajene varijante, a izbor između njih uglavnom utječe na završnu obradu površine i ponovljivost dimenzija, a ne na temeljnu ekonomičnost procesa.
Ulaganje (lijevanje po izgubljenom vosku).
Voštani uzorak obložen je keramičkom kašom za izradu kalupa za ljusku, zatim se vosak otopi prije izlijevanja. Ovim se postupkom postiže najbolja dimenzijska točnost i završna obrada površine od ova tri, a može proizvesti geometriju bez ikakvog kuta naprezanja, što je važno za dijelove s unutarnjim prolazima ili zamršenim detaljima. Sporiji je i skuplji po dijelu od kalupnog lijevanja ili lijevanja u pijesak, pa se češće pojavljuje na nosačima zrakoplova, tijelima ventila i kućištima preciznih instrumenata, a ne na dijelovima velike količine robe. Budući da se svaki voštani uzorak obično ubrizgava iz vlastitog jeftinog aluminijskog alata, male revizije dizajna između krugova prototipa daleko su manje ometajuće nego promjena alata za tlačni lijev.
Gravitacijski (trajni kalup) lijevanje
Rastaljeni metal ispunjava čelični ili željezni kalup za višekratnu upotrebu samo pod utjecajem gravitacije, bez pritiska koji se koristi kod lijevanja pod pritiskom. Sporiji stupanj punjenja proizvodi manje nedostataka zarobljenog plina od tlačnog lijevanja, tako da gravitacijski lijevani dijelovi bolje reagiraju na toplinsku obradu i ispitivanje tlakom. Troškovi alata nalaze se između lijevanja u pijesak i lijevanja pod pritiskom, što ovaj postupak čini uobičajenom sredinom za dijelove srednjeg volumena, kao što su komponente automobilskog ovjesa ili kućišta pumpi, kojima su potrebna bolja mehanička svojstva nego što to može pružiti standardni lijev pod pritiskom. Niskotlačno trajno lijevanje u kalupe, bliska varijanta koja ispunjava kalup odozdo koristeći skromni tlak zraka, dodatno smanjuje turbulenciju i često se specificira za automobilske kotače upravo zato što minimizira poroznost u dijelu koji mora preživjeti opterećenje zamorom.
| Proces | Trošak alata | Min. Debljina stijenke | Tipična tolerancija | Najbolja količina narudžbi |
|---|---|---|---|---|
| Visokotlačni lijev pod pritiskom | visoko | 0,8–1,5 mm | ±0,1–0,3 mm | 10 000 |
| Lijevanje u pijesak | Niska | 4–6 mm | ±0,5–1,5 mm | 1–500 |
| Investicijski lijev | Srednje–visoko | 1,5–2,5 mm | ±0,1–0,4 mm | 100–5000 |
| Gravitacija / Trajni kalup | srednje | 2,5–4 mm | ±0,3–0,8 mm | 500–10.000 |
Odabir prave aluminijske legure za odljevke po narudžbi
Legure za lijevanje nisu zamjenjive s kovanim legurama kao što su 6061 ili 7075, jer sastavi za lijevanje sadrže veći sadržaj silicija za poboljšanje fluidnosti i smanjenje pukotina uslijed skupljanja tijekom skrućivanja. Odabir pogrešne legure za lijevanje jedna je od najčešćih i najskupljih pogrešaka u nabavi aluminijskih odljevaka po narudžbi, budući da promjena legure usred proizvodnje obično znači nove probe alata.
A380 i ADC12: Radni konji za lijevanje pod pritiskom
A380 (sjevernoamerička oznaka) i ADC12 (njegov japanski/kineski ekvivalent) zadane su legure za tlačno lijevane dijelove kojima je potrebna dobra čvrstoća, pristojna otpornost na koroziju i izvrsna sposobnost lijevanja po niskoj cijeni. Ne mogu se zavarivati u konvencionalnom smislu i ne mogu se toplinski obraditi da bi se značajno povećala čvrstoća, ali za kućišta, nosače i poklopce koji podnose umjereno opterećenje, pokrivaju veliku većinu komercijalnih radova lijevanja pod pritiskom. Tipična lijevana vlačna čvrstoća iznosi oko 320 MPa s istezanjem od blizu 3 posto, što je dovoljno za većinu nestrukturalnih kućišta, ali ne i za dijelove koji su podložni opetovanom zamoru savijanjem.
A356 i A357: Strukturni stupnjevi koji se mogu toplinski obraditi
A356 sadrži manje željeza i formuliran je za lijevanje u pijesak, gravitacijsko lijevanje i lijevanje pod niskim tlakom radije nego za lijevanje pod visokim pritiskom, jer mu je potrebno sporije punjenje s niskom turbulencijom u tim procesima kako bi se izbjegla poroznost. Njegova stvarna prednost je mogućnost toplinske obrade: nakon otopine T6 i tretmana starenja, A356 postiže vlačnu čvrstoću u rasponu od 275 do 310 MPa, što ga čini standardnim izborom za strukturne automobilske dijelove, kotače i nosače zrakoplova s kojima se tlačno lijevani A380 ne može mjeriti. A357, varijanta s dodatkom berilija i malo više magnezija, još više povećava čvrstoću i pojavljuje se u odljevcima u zrakoplovstvu i obrani gdje je bitan svaki dodatni postotak omjera čvrstoće i težine.
LM6 / A413: Maksimalna otpornost na koroziju
Sa sadržajem silicija blizu eutektičke točke (oko 12 posto), ova obitelj legura nudi najbolju fluidnost od bilo koje uobičajene legure za lijevanje zajedno sa snažnom otpornošću na morsku vodu i opću atmosfersku koroziju, uz određenu cijenu obradivosti. Često se pojavljuje u brodskom hardveru, tijelima pumpi i odljevcima vanjskih kućišta.
A390: Visoki sadržaj silicija, otporan na habanje
S otprilike 17 posto silicija, A390 je hipereutektička legura koja proizvodi čvrste čestice silicija raspoređene kroz mikrostrukturu, što joj daje izvrsnu otpornost na trošenje bez posebnog tvrdog premaza. Teže ju je strojno obraditi od gore navedenih legura jer su te iste čestice silicija abrazivne za alate za rezanje, ali za provrte cilindara, komponente kompresora i druge površine koje su podložne kliznom trošenju, često u potpunosti eliminira potrebu za košuljicom ili premazom.
| Legura | Primarni proces | Može se toplinski obraditi | Najbolje za |
|---|---|---|---|
| A380 / ADC12 | Lijevanje pod pritiskom | br | Niska-cost housings, brackets, covers |
| A356 / A357 | Pijesak / gravitacija / niskotlačna matrica | Da (T6) | Konstrukcijski i nosivi dijelovi |
| LM6 / A413 | Lijevanje u pijesku / pod pritiskom | br | Brodski i dijelovi izloženi koroziji |
| A390 | Lijevanje pod pritiskom | da | visoko-wear surfaces, engine components |
Pravila dizajna koja smanjuju nedostatke odljeva i troškove
Većina grešaka u lijevanju potječe iz malog niza dizajnerskih odluka prije nego što je dio ikada stigao do ljevaonice. Primjena ovih pravila u ranoj fazi pregleda dizajna obično smanjuje stopu otpada i eliminira cijeli krug prerade alata.
- Održavajte jednaku debljinu stijenke. Nagli prijelazi s debelih na tanke dijelove uzrokuju neravnomjerno hlađenje, što proizvodi poroznost skupljanja i savijanje na prijelaznoj točki. Postupno sužavanje preko najmanje tri puta razlike u debljini rješava većinu ovoga.
- Svakoj okomitoj plohi dodajte nacrtni kut. Najmanje 1 do 2 stupnja na dijelovima lijevanim pod tlakom i 3 stupnja na dijelovima lijevanim pijeskom omogućuje otpuštanje uzorka ili matrice bez povlačenja ili kidanja površine.
- Upotrijebite izdašne zaobljene kutove na unutarnjim kutovima, najmanje 0,5 puta debljine stijenke, budući da oštri unutarnji kutovi koncentriraju naprezanje i djeluju kao točke početka pukotina pod opterećenjem.
- Dizajnirajte rebra na 50 do 70 posto debljine susjedne stijenke umjesto da se podudaraju s njom, čime se izbjegava stvaranje debelog dijela na spoju rebra sa zidom koji se hladi sporije od okolnog materijala.
- Pronađite linije razdvajanja na nekritičnim površinama gdje je to moguće, budući da se bljesak i vidljiva linija šava uvijek formiraju duž linije razdvajanja i obično je potrebno sekundarno obrezivanje.
- Izbjegavajte duboke, uske džepove koji zadržavaju plin tijekom punjenja kalupa; gdje je džep neizbježan, dodajte otvor za ventilaciju ili surađujte s ljevaonicom kako biste postavili otvor za izbacivanje u alatu.
- Postavite izbočine i elemente za montažu dalje od tankih zidova gdje je to moguće, budući da izbočina koja strši iz tankog dijela stvara vruću točku koja se posljednja hladi i nesrazmjerno se skuplja.
- Tamo gdje se rupa s navojem mora lijevati, a ne urezivati nakon strojne obrade, planirajte deblju lokalnu izbočinu oko nje, budući da se navoji izrezani izravno u tanki lijevani materijal skidaju pod normalnim momentom zatezanja.
Dizajn kalupa i osnove sustava zatvaranja
Sam alat čini isto toliko za određivanje kvalitete lijevanja koliko i legure ili postavke stroja, a kupci koji razumiju osnovni vokabular dizajna vrata dobivaju mnogo korisnije razgovore sa svojim inženjerom ljevaonice.
Vrata i trkači
Vrata su uski kanal u kojem rastaljeni metal ulazi u šupljinu dijela, a vodilica je veći kanal koji napaja vrata iz cijevi ili čahure. Veličina vrata i položaj kontroliraju brzinu punjenja i turbulenciju: vrata koja su premala ubrzavaju metal do brzine koja ga raspršuje i zadržava zrak, dok se vrata postavljena na tanki dio mogu smrznuti prije nego što se ostatak dijela ispuni, stvarajući nepotpuni odljev poznat kao zatajenje.
Ustajalice i hranjenje
U pijesku, ulošku i gravitacijskom lijevanju, uzlazni kanali su spremnici rastaljenog metala pričvršćeni na debele dijelove koji se posljednji skrućuju. Kako se odljevak skuplja tijekom hlađenja, usponski kanal dovodi dodatni tekući metal u taj dio radi kompenzacije, sprječavajući unutarnju prazninu koja bi inače nastala. Postavljanje uspona slijedi istu logiku kao i dizajn debljine zida: svaki debeli dio treba vlastiti put dovoda natrag do uspona ili postaje izolirana vruća točka koja se interno skuplja bez mogućnosti kompenzacije.
Odzračivanje
Dok metal ispunjava šupljinu, zrak i plijesni plinovi koji su već unutar šupljine moraju nekamo otići. Ventilacijski otvori su tanki kanali strojno izrađeni u razdjelnoj liniji ili jezgri koji propuštaju plin dok su preuski da rastaljeni metal veće viskoznosti može znatno protjecati. Alati s nedostatkom ventilacije jedan su od najčešćih korijenskih uzroka plinske poroznosti koja se pojavljuje tek nakon što je alat već izrezan, zbog čega iskusne ljevaonice pokreću simulaciju toka kalupa prije nego što se posvete čeliku.
Simulacija toka kalupa
Softver koji modelira uzorak ispune, redoslijed skrućivanja i predviđenu lokaciju poroznosti omogućuje inženjeru da uhvati krive radove, zračne zamke i vruće točke na ekranu prije nego što se jedan gram aluminija ulije u pravi alat. Za bilo koji dio s tankim stijenkama, složenim rebrima ili poviješću nedostataka u sličnom dizajnu, zahtjev za izvješćem o simulaciji ispune tijekom faze ponude jedno je od pitanja najveće vrijednosti koje kupac može postaviti, jer nagađanje pretvara u dokumentirano predviđanje koje se može provjeriti s prvim uzorkom.
Kako nastaju greške u lijevanju i kako se one sprječavaju
Razumijevanje kako svaki nedostatak zapravo izgleda i što ga uzrokuje, pomaže kupcu da inteligentno pročita izvješće o inspekciji umjesto da jednostavno prihvati ili odbije dijelove na temelju prolaznosti/nedovoljnosti.
| kvar | Kako izgleda | Tipičan uzrok | Prevencija |
|---|---|---|---|
| plinska poroznost | Male okrugle šupljine, često skupljene | Zarobljeni zrak ili plin iz kalupa tijekom brzog punjenja | Lijevanje pod vakuumom, bolja ventilacija |
| Poroznost skupljanja | Nepravilne šupljine na debelim dijelovima | Neadekvatno hranjenje dok se metal hladi | Postavljanje uspona, jednaka debljina stijenke |
| Cold Shut | Vidljiva linija gdje su se susrele dvije fronte protoka bez spajanja | Hlađenje metala prije spajanja fronti strujanja | visokoer pour temperature, better gate placement |
| Pogrešno pokretanje | Nepotpuno punjenje, nisu formirani tanki dijelovi | Smrzavanje metala prije punjenja šupljina | Veća vrata, minimalno deblji zidovi |
| Hot Tearing | Nazubljena pukotina, često na spoju debelo-tanko | Naprezanje tijekom skrućivanja skupljanja | Izdašni fileti, ujednačen dizajn hlađenja |
| Uključivanja | Tvrde čestice vidljive na strojno obrađenoj površini | Oksidni film ili vatrostalni ostaci u talini | Filtriranje, otplinjavanje, rukovanje čistom talinom |
Dobro vođena ljevaonica ne eliminira svaki rizik kvara samo pregledom; projektira rizik kroz prolaz, izbor legure i rukovanje taljevinom, a zatim koristi inspekciju da potvrdi da se proces održava, a ne da naknadno uhvati probleme. Zbog toga se procesne kontrole koje dobavljač primjenjuje prije izlijevanja barem jednako kao i ispitna oprema na inspekcijskom katu.
Tolerancije dimenzija i kontrola kvalitete za aluminijske odljevke
Standardne tolerancije lijevanog za lijevanje pod pritiskom padaju u rasponu od ±0,1 do ±0,3 mm za prvih 25 mm dimenzije, s dodatnim dopuštenjem od otprilike ±0,02 mm po dodatnih 25 mm. Tolerancije lijevanja u pijesak znatno su labavije, općenito ±0,5 mm ili više, jer se sam kalup troši i obnavlja za svako izlijevanje, uvodeći više varijacija između dijelova. Tamo gdje dizajn zahtijeva strože tolerancije od onih koje proces lijevanja može podnijeti, praktično rješenje je lijevati nešto veće u kritičnoj značajki i završiti tu značajku CNC obradom nakon lijevanja.
Provjera kvalitete aluminijskih odljevaka po narudžbi obično kombinira nekoliko metoda provjere umjesto da se oslanja na jednu:
- Provjera dimenzija s koordinatnim mjernim strojem (CMM) u odnosu na tehnički crtež dijela.
- X-zrake ili CT skeniranje za otkrivanje unutarnje poroznosti stezanja ili plinskih šupljina koje su nevidljive izvana.
- Inspekcija penetrantom za površinske pukotine, posebno na dijelovima koji će biti testirani pod pritiskom.
- Spektrometarska analiza sastava legure kako bi se potvrdilo da talina odgovara navedenom stupnju legure, od serije do serije.
- Ispitivanje tlaka ili curenja za dijelove kao što su kućišta pumpe ili razvodnici koji moraju držati brtvu tekućine ili plina.
- Izvješća o inspekciji prvog artikla koja dokumentiraju svaku dimenziju na crtežu u odnosu na stvarno izmjereni dio prije nego što se odobri proizvodna serija.
Za programe s ponavljajućom proizvodnjom, plan kontrole koji specificira učestalost inspekcije, veličinu uzorka i koje se dimenzije provjeravaju u svakoj seriji nasuprot povremenom održavanju kvalitete dosljednom bez inspekcije svakog pojedinog dijela u svim detaljima CMM-a, što bi bilo presporo i skupo za održavanje u količini.
Završna obrada površine i opcije obrade nakon lijevanja
Površina od lijevanog aluminija rijetko je konačna površina koju kupac dobije. Odabrani završni korak utječe na otpornost na koroziju, izgled i način sučelja dijela s pripadajućim komponentama.
Mehanička završna obrada
Pjeskarenje i vibracijsko prevrtanje uklanjaju zaostali pijesak ili ostatke od otpuštanja kalupa i ujednačavaju površinsku teksturu po cijelom dijelu, a obično su prvi završni korak bez obzira na to što slijedi. Skidanje ivica, bilo da je ručno, s batom ili CNC-om, uklanja bljesnu liniju koja je ostala duž linije razdvajanja prije nanošenja bilo kakvog premaza.
Kemijska i elektrokemijska dorada
Anodizacija gradi kontrolirani oksidni sloj koji značajno poboljšava otpornost na koroziju i habanje i može se obojiti u boju; naširoko se koristi na dijelovima izloženim vremenskim uvjetima ili habanju pri rukovanju. Kromirani pretvorbeni premaz nudi tanji sloj otporan na koroziju, koji se često koristi kao baza za boju, a ne kao samostalna završna obrada. Premazivanje u prahu nanosi izdržljivu završnu obradu u boji otpornu na kršenje i uobičajeno je na kućištima i kućištima koja trebaju izgled okrenut prema potrošačima. Neelektričko poniklavanje se ponekad navodi kada dio treba tvrdu, ujednačenu površinu koja se može lemiti, posebno na kućištima konektora i kućištima elektronike.
CNC obrada nakon lijevanja
Montažne površine, promjeri provrta, rupe s navojem i sve značajke s tolerancijom većom od one koju proces lijevanja može izdržati strojno se obrađuju nakon lijevanja, a ne lijevaju do konačne veličine. Dizajniranje odljevka s materijalom za strojnu obradu, obično 0,5 do 1,5 mm po strani na kritičnim stranama, održava prolaz sekundarne strojne obrade laganim i predvidljivim. Učvršćenje za ovaj sekundarni korak strojne obrade obično se gradi oko lijevane bazne značajke koja je posebno dodana dizajnu za tu svrhu, koja održava dosljedne postavke ponavljanja tijekom proizvodne serije.
Gdje se koriste prilagođeni aluminijski odljevci
Aluminijsko lijevanje nalazi se na sredini između plastičnog kalupljenja i proizvodnje čelika: lakše je od čelika uz usporedivu čvrstoću, otpornije je na toplinu i čvršće je od većine plastike, te je isplativije od strojno obrađenog aluminija za srednje do velike količine proizvodnje. Ta kombinacija stavlja prilagođene aluminijske odljevke u širok raspon industrija.
| Industrija | Tipični dijelovi | Zahtjevi za vožnju |
|---|---|---|
| Automobilizam | Kućišta prijenosnika, nosači, tijela pumpi | Smanjenje težine, odvođenje topline |
| Industrijska oprema | Poklopci mjenjača, kućišta motora, tijela ventila | Dimenzijska stabilnost pod opterećenjem |
| Rasvjeta i elektronika | LED rashladni odvodi, kućišta, razvodne kutije | Toplinska vodljivost, EMI zaštita |
| Brodski hardver | Priključci, kućišta pumpi, palubni hardver | Otpornost na koroziju |
| HVAC i rukovanje tekućinama | Rotori pumpi, razdjelnici, kućišta kompresora | Cjelovitost tlaka, toplinska izvedba |
Lijevanje vs kovanje vs CNC obrada vs štancanje
Lijevanje aluminija jedan je od nekoliko načina izrade metalnog dijela, ali nije uvijek pravi. Razumijevanje gdje se to uklapa u odnosu na alternative sprječava uobičajenu pogrešku projektiranja dijela oko pogrešnog procesa prije nego što se ponude uopće zatraže.
Lijevanje protiv kovanja
Kovanjem se deformira čvrsti metal pod silom pritiska umjesto da se izlije kao tekućina, što poravnava unutarnju strukturu zrna s oblikom dijela i proizvodi veću čvrstoću na zamor i žilavost za određenu leguru. Alati za kovanje i postupak koštaju više od lijevanja za ekvivalentne količine, a kovanje ne može ekonomično proizvesti unutarnje šupljine, tanke stijenke ili složenu vanjsku geometriju s kojom se lako rješava odljev. Kovanje ima tendenciju da pobjeđuje za sigurnosno kritične dijelove s visokim opterećenjem kao što su zglobovi upravljača ili visoko opterećeni strukturalni nosači, dok lijevanje pobjeđuje za geometrijski složene dijelove gdje je opterećenje umjereno.
Lijevanje vs CNC obrada
Strojna obrada trupaca u potpunosti izbjegava ulaganje alata i nudi najniže moguće tolerancije, ali uklanja materijal kao otpad i traje dulje po dijelu kako raste složenost geometrije. Ispod nekoliko stotina jedinica, ili za dijelove s jednostavnom geometrijom, strojna obrada često je jeftiniji put. Iznad tog volumena, ili za dio sa značajnom unutarnjom složenošću, lijevanje praćeno laganom završnom obradom kritičnih značajki obično pobjeđuje na ukupnim troškovima.
Lijevanje protiv žigosanja
Utiskivanjem lima oblikuje se ravna aluminijska zaliha pomoću matrice i preše, a to je daleko jeftinija opcija za dijelove koji su u biti dvodimenzionalni s dosljednom debljinom stjenke, kao što su nosači i poklopci s oblikovanim prirubnicama. Ne može proizvesti trodimenzionalnu unutarnju geometriju, varijabilnu debljinu stjenke ili integrirane izbočine i rebra koje može lijevanje, tako da je izbor između to dvoje obično jasan nakon definiranja geometrije dijela, a ne istinski blizu.
Od prototipa do proizvodnje: realističan vremenski okvir projekta
Kupci koji se tek upoznaju s lijevanjem aluminija po narudžbi često se iznenade koliko se ukupnog vremenskog okvira programa odnosi na izradu alata i provjeru valjanosti, a ne na samu operaciju lijevanja. Reprezentativni slijed za novi lijevani dio izgleda ovako:
- Pregled 3D modela dizajna za proizvodnost (DFM), obično 3 do 5 radnih dana, utvrđivanje problema s debljinom stijenke, nacrtom i podrezom prije početka izrade alata.
- Simulacija toka kalupa i projektiranje uspona, izvode se paralelno s ponudom alata, obično 1 do 2 tjedna.
- Izrada alata, najduži pojedinačni korak, obično 3 do 6 tjedana za umjereno složene kalupe za lijevanje pod pritiskom.
- T1 probni uzorak i inspekcija prvog artikla, usporedba početnih uzoraka odljeva s crtežom, otprilike 1 tjedan uključujući sva manja podešavanja alata.
- Prilagodba alata i potvrda uzorka T2 ako prva proba otkrije dimenzionalne ili kozmetičke probleme, dodavanje 1 do 2 tjedna po potrebi.
- Povećanje proizvodnje i stalna serijska isporuka, sa stalnim vremenom isporuke po narudžbi obično 1 do 3 tjedna nakon validacije alata.
Programi lijevanja u pijesku i livenja po modelu općenito se brže kreću kroz fazu izrade alata, budući da je izrada uzorka ili alata od voska brža i jeftinija od strojne obrade čelika, ali nose isti temeljni slijed pregleda dizajna, provjere valjanosti uzorka i povećanja proizvodnje.
Kako se određuje cijena aluminijskog lijevanja po narudžbi
Ponuda se sastoji od nekoliko različitih troškovnih komponenti, a razumijevanje svake od njih pomaže kupcu da procijeni je li ponuda razumna, a ne jednostavnom usporedbom krajnjih brojeva između dobavljača.
- Trošak alata , jednokratna naknada koja se amortizira kroz program, ovisno o veličini dijela, broju šupljina i složenosti klizača ili podizača potrebnih za oslobađanje podreza.
- Trošak sirovina, temeljen na težini dijela plus sustav vodilica i vrata koji se skrućuju uz dio i kasnije se odrežu i recikliraju.
- Vrijeme strojnog ciklusa i rad, koji se mjeri s veličinom dijela, debljinom stijenke i vremenom hlađenja potrebnim prije nego što se dio može sigurno izbaciti.
- Sekundarne operacije, koje pokrivaju obrezivanje, skidanje ivica, strojnu obradu i bilo koje premazivanje ili galvaniziranje navedeno na crtežu.
- Pregled i pakiranje, u mjerilu s planom pregleda koji je dogovoren za program i svako posebno rukovanje koje dio zahtijeva za otpremu.
Opseg narudžbe utječe na jediničnu cijenu uglavnom kroz amortizaciju alata: matrica koja košta dvadeset tisuća dolara dodaje dva dolara po dijelu za deset tisuća jedinica, ali samo dvadeset centi po dijelu za sto tisuća jedinica, zbog čega ponude za lijevanje obično pokazuju postupnu promjenu jedinične cijene na višim obujamima iako se trošak proizvodnje po dijelu jedva mijenja.
Reciklirani sadržaj i ekološki profil aluminijskih odljevaka
Aluminij je jedan od inženjerskih metala koji se najviše mogu reciklirati u komercijalnoj upotrebi, a pretaljivanje recikliranog aluminija troši mali dio energije potrebne za proizvodnju novog aluminija iz boksitne rude. Legure za lijevanje posebno su prikladne za reciklirani sadržaj jer veći sastav silicija tolerira manje varijacije nečistoća koje dolaze sa sirovinom na bazi otpadaka bolje nego neke kovane legure. U praksi to znači da se sustavi zatvarača i klizača koji su odrezani tijekom lijevanja, zajedno s odbačenim dijelovima, rutinski pretapaju i vraćaju u proizvodni tok umjesto da se odbacuju, a mnoge ljevaonice rade taline sa značajnim udjelom recikliranog materijala bez ikakve mjerljive razlike u mehaničkim svojstvima gotovog dijela.
Pakiranje, sljedivost i otprema
Prilagođeni aluminijski odljevci koji će se izvoziti u inozemstvo zahtijevaju pakiranje navedeno kao dio programa, a ne tretirati ga kao naknadnu misao nakon što su dijelovi spremni za isporuku. Strojno obrađene površine obično su zaštićene premazom za sprječavanje hrđe ili filmom za omatanje iako aluminij ne hrđa kao čelik, jer tragovi rukovanja i mrlje od oksidacije na kozmetičkoj površini još uvijek predstavljaju problem kvalitete za krajnjeg kupca. Dijelovi se obično pakiraju u pojedinačne ladice ili pregrade kako bi se spriječilo oštećenje kontakta površine s površinom tijekom transporta, a sljedivost šarže, vezivanje svake isporučene serije uz njezinu potvrdu o taljenju i evidenciju inspekcije, standardna je praksa za bilo koji program opskrbe reguliranih industrija kao što su automobilska ili pomorska oprema.
Suradnja s proizvođačem aluminijskih odljevaka po narudžbi
Gore navedene tehničke odluke isplate se samo ako ih partner u proizvodnji može dosljedno provoditi, seriju za serijom. Ningbo Beilun Youyuan Machinery Manufacturing Co., Ltd radi s kupcima od početnog pregleda dijelova preko izrade alata, lijevanja, strojne obrade i završne obrade, pokrivajući odabir legure, odabir procesa i korake inspekcije opisane u ovom vodiču pod jednim krovom, umjesto da ih dijeli na različite dobavljače. Za kupca koji procjenjuje bilo kojeg dobavljača aluminijskih odljevaka, nekoliko praktičnih kontrolnih točaka bitnije je od općeg popisa mogućnosti:
- Zatražite certifikat o specifičnoj leguri i izvješće spektrometra za proizvodnu seriju, a ne samo opću tablicu s podacima o materijalu.
- Potvrdite koje su metode pregleda standardne u odnosu na opcijske dodatke, posebno rendgensko ili CT skeniranje za dijelove kritične pod pritiskom.
- Zatražite uzorak prvog artikla i izvješće o punim dimenzijama prije nego što odobrite količinu proizvodnje, čak i kod ponovljenih programa.
- Pojasnite sposobnost strojne obrade i sposobnost tolerancije unutar tvrtke naspram vanjskih operacija, budući da vanjske sekundarne operacije dodaju vrijeme isporuke i još jednu primopredaju gdje mogu ući pogreške.
- Pitajte pokreće li se simulacija toka kalupa prije rezanja alata, budući da ovaj pojedinačni korak hvata nerazmjeran udio nedostataka koji se mogu izbjeći prije nego što postanu fizički otpad.
Dobavljač koji može proći kroz debljinu stijenke, kompromise legure i slaganje tolerancija tijekom faze ponude, umjesto nakon što prvi uzorak ne uspije, općenito je onaj s kojim se isplati izgraditi dugoročni program lijevanja aluminija.
Često postavljana pitanja o aluminijskim odljevcima po narudžbi
Koliko košta prilagođeni alat za lijevanje aluminija?
Uzorci za lijevanje u pijesak obično se kreću od nekoliko stotina do nekoliko tisuća dolara. Alati za gravitacijsko i investicijsko lijevanje općenito koštaju između dvije tisuće i petnaest tisuća dolara, ovisno o veličini dijela. Kalupi za tlačno lijevanje su najskuplji, obično se kreću od osam tisuća dolara za mali jednostavni dio do više od sto tisuća dolara za veliki, višeklizni alat s velikom šupljinom.
Koja je minimalna količina narudžbe za prilagođeni aluminijski odljev?
Lijevanje u pijesak i livenje po investiciji može biti ekonomično za količine narudžbe od samo nekoliko desetaka do nekoliko stotina dijelova, budući da su troškovi alata relativno niski. Tlačni lijev općenito postaje isplativ tek nakon nekoliko tisuća dijelova nakon što se uračuna veće ulaganje u alat, iako to ovisi o veličini i složenosti dijela.
Mogu li se zavarivati aluminijski odljevci?
Kovane legure i legure za lijevanje s niskim sadržajem silicija, kao što je A356, zavaruju se prilično dobro uz odgovarajuće predgrijavanje i izbor punila. Legure za lijevanje pod pritiskom s visokim udjelom silicija kao što su A380 i ADC12 teško je čisto zavariti jer zarobljena plinska poroznost iz procesa lijevanja ima tendenciju kuhanja i stvaranja defekta zavara; mehaničko pričvršćivanje ili lijepljenje obično se preferira za ove legure.
Koliko je vremena potrebno da se proizvede aluminijski odljevak po narudžbi?
Dizajn i izrada novog alata obično traje dva do šest tjedana, ovisno o složenosti dijela i procesu. Nakon što se alat potvrdi, vrijeme proizvodnje za standardnu narudžbu obično traje jedan do tri tjedna, iako to ovisi o količini narudžbe, dostupnosti legure i je li potrebna sekundarna strojna obrada ili završna obrada.
Što uzrokuje poroznost aluminijskih odljevaka i može li se to spriječiti?
Poroznost dolazi iz dva izvora: zarobljenog plina tijekom brzog punjenja kalupa, najčešće kod lijevanja pod pritiskom, i skupljanja dok se metal skrućuje i skuplja, najčešće kod debelih presjeka bez odgovarajućeg dodavanja. Vakuumsko tlačno lijevanje smanjuje poroznost plina, dok pravilno postavljanje uspona i ujednačena debljina stijenke smanjuju poroznost skupljanja. Nijedan nedostatak ne može se u potpunosti eliminirati u svakom procesu, zbog čega se dijelovi koji su kritični pod tlakom obično specificiraju za gravitacijsko ili niskotlačno lijevanje, a ne za visokotlačno lijevanje.
Je li lijevanje aluminija isplativije od CNC obrade gredica?
Za jednostavnu geometriju u malim količinama, strojna obrada gredica često je jeftinija jer u potpunosti izbjegava troškove alata. Jednom kada je geometrija dijela dovoljno složena da zahtijeva opsežno uklanjanje materijala, ili kada se obujam poveća na stotine ili tisuće jedinica, lijevanje postaje jeftinije po dijelu jer se trošak alata raspoređuje po nizu i manje materijala se troši kao otpad.
Može li se dio od tlačno lijevanog aluminija toplinski obraditi?
Standardno visokotlačno lijevanje pod pritiskom zadržava dovoljno unutarnje plinske poroznosti da toplinska obrada otopinom često uzrokuje stvaranje mjehurića, jer se zarobljeni plin širi pod temperaturom obrade. Zbog toga se tlačno lijevane legure kao što je A380 obično koriste kao lijevane ili samo s niskotemperaturnim rasterećenjem. Tamo gdje je toplinska obrada potrebna za veću čvrstoću, dio se obično proizvodi gravitacijskim lijevanjem, lijevanjem pod niskim tlakom ili vakuumskim lijevanjem pod pritiskom, pri čemu svi zadržavaju daleko manje unutarnjeg plina.
Koja je razlika između lijevane i strojno obrađene površine?
Izlivena površina odražava teksturu samog kalupa ili kalupne šupljine, obično u rasponu od 3 do 6 mikrometara Ra za lijevanje pod pritiskom i znatno hrapavije za lijevanje u pijesak. Strojno obrađena površina može se završiti ispod 1 mikrometra Ra gdje je to potrebno, zbog čega su brtvene površine, provrti za ležajeve i sve površine koje zahtijevaju precizno pristajanje specificirane kao strojno obrađene, a ne ostavljene kao lijevane.
Kako ću znati koju debljinu stijenke treba moj dio?
Debljina stijenke određena je opterećenjem koje dio mora nositi, odabranim postupkom lijevanja i mehaničkim svojstvima legure, a ne jednim fiksnim pravilom. Kao početna točka, većina konstrukcijskih dijelova lijevanih pod pritiskom pada između 2 i 4 mm, dok strukturalni dijelovi lijevanih pijeskom obično imaju debljinu od 5 do 10 mm; inženjerski tim ljevaonice može precizirati ovu brojku nakon što su poznati uvjeti opterećenja i faktor sigurnosti za određeni dio.
Koje potvrde ili dokumentaciju treba osigurati dobavljač odljevaka?
Najmanje, dobavljač bi trebao biti u mogućnosti dostaviti potvrdu o materijalu kojom se potvrđuje sastav legure za proizvodnu seriju i izvješće o inspekciji dimenzija prema nacrtu kupca. Za automobilske, pomorske ili druge regulirane programe, dodatna dokumentacija kao što su planovi kontrole procesa, zapisi o sljedivosti serija i specifična izvješća o ispitivanju za zahtjeve tlaka ili zamora obično se traže i dogovaraju na početku programa, a ne nakon što su dijelovi isporučeni.
