Koja je glavna prednost tlačnog lijevanja?

Glavna prednost tlačnog lijevanja je njegova sposobnost proizvodnje velikih količina složenih, dimenzionalno točnih metalnih dijelova velikom brzinom uz minimalnu naknadnu obradu. U jednom proizvodnom ciklusu, lijevanje pod pritiskom daje uske tolerancije, glatku završnu obradu površine i dosljednu ponovljivost s kojom se nekoliko drugih procesa oblikovanja metala može mjeriti. Za industrije u kojima su važni i preciznost i propusnost - automobilska industrija, elektronika, zrakoplovstvo, roba široke potrošnje - lijevanje pod pritiskom nalazi se na sjecištu učinkovitosti i kvalitete.

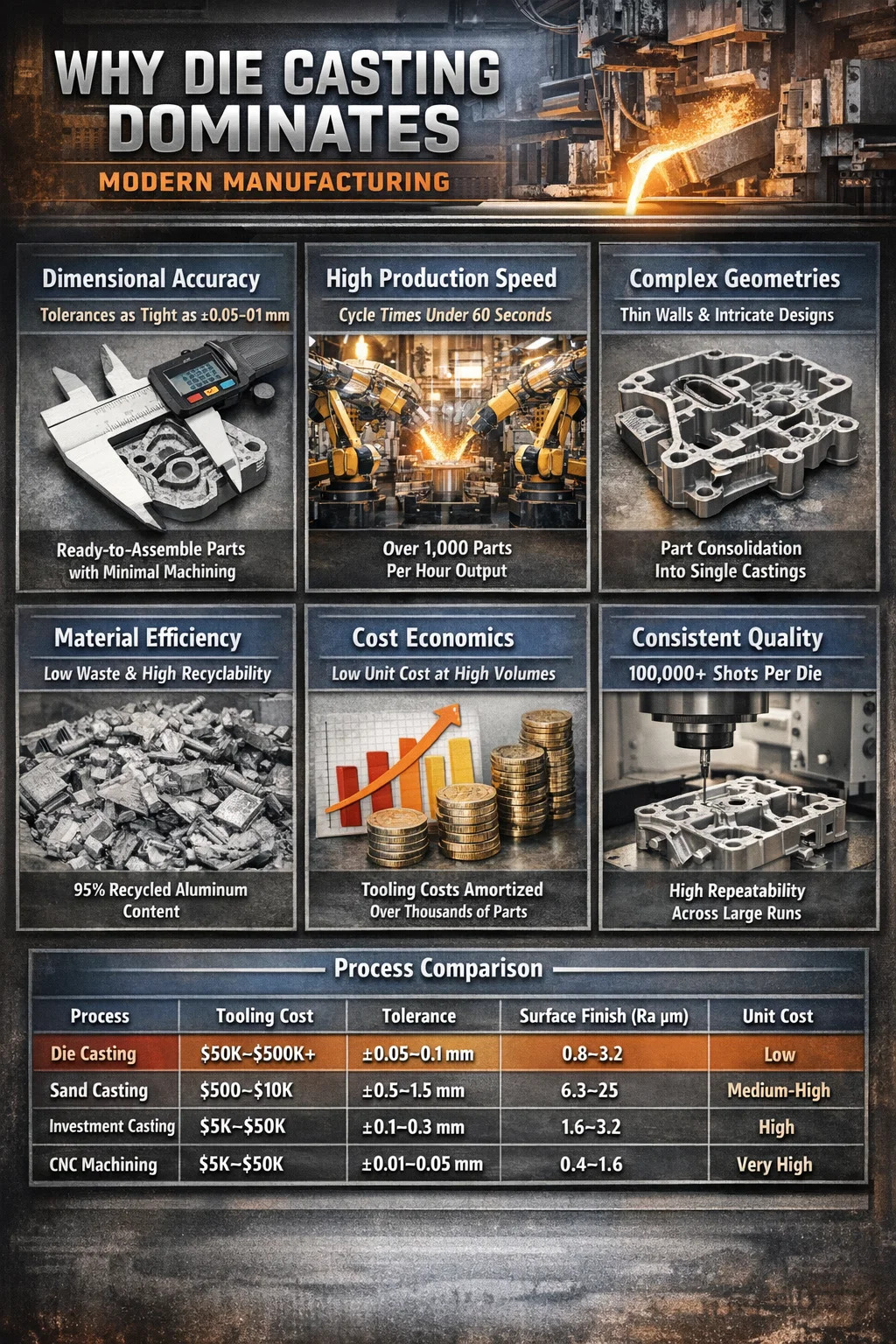

Ovaj članak točno objašnjava zašto lijevanje pod pritiskom drži svoju dominantnu poziciju u modernoj proizvodnji, pokrivajući točnost dimenzija, brzinu, učinkovitost materijala, ekonomičnost troškova i kako se uspoređuje s konkurentskim procesima.

Točnost dimenzija i male tolerancije

Lijevanje pod pritiskom dosljedno postiže tolerancije uske kao ±0,1 mm na većini značajki, au postavkama preciznih alata, moguće su tolerancije od ±0,05 mm. Ova razina točnosti ugrađena je u sam proces — rastaljeni metal se ubrizgava pod visokim tlakom (u rasponu od 1.500 do preko 25.000 psi, ovisno o leguri i geometriji dijela) u kalupe od kaljenog čelika koji održavaju svoj oblik kroz stotine tisuća hitaca.

Što to znači u praksi: dijelovi izlaze iz procesa tlačnog lijevanja spremni za sastavljanje ili zahtijevaju samo manju sekundarnu strojnu obradu. Rupe, navoji, izbočine, rebra i udubljenja često se mogu izliti izravno u dio. U usporedbi s lijevanjem u pijesak, koje obično ima tolerancije od ±0,5 mm ili gore, lijevanje pod pritiskom značajno smanjuje potrebu za CNC završnim operacijama.

Za kućišta automobilskih mjenjača, na primjer, mjesta provrta za sjedišta ležaja moraju biti unutar frakcija milimetra. Kućišta od tlačno lijevanog aluminija to postižu izravno s matrice, smanjujući vrijeme stroja po dijelu s možda 20 minuta CNC rada na 3-5 minuta lagane završne obrade.

Visoka brzina proizvodnje i trajanje ciklusa

Brzina je jedna od ključnih prednosti procesa lijevanja pod pritiskom. Ovisno o veličini dijela i leguri, vremena ciklusa kreću se od ispod 10 sekundi za male komponente od lijevanog cinka do 60-90 sekundi za veće aluminijske dijelove. Jedan stroj za tlačno lijevanje koji pokreće matricu s više šupljina može proizvesti tisuće gotovih dijelova po smjeni.

Konkretno je brzo lijevanje cinka pod pritiskom. Male komponente od cinka - kućišta konektora, mehanizmi za zaključavanje, minijaturni strukturni dijelovi - mogu se proizvoditi brzinom većom od 1000 hitaca na sat na strojevima s vrućim komorama. Taj se protok jednostavno ne može postići lijevanjem po investiciji, kovanjem ili strojnom obradom od šipke.

Linije za visokotlačno tlačno lijevanje (HPDC) u automobilskom sektoru rade gotovo neprekidno, s automatiziranim vađenjem dijelova, obrezivanjem i kontrolom kvalitete integriranim izravno u ćeliju. Dobro optimizirana HPDC ćelija koja proizvodi aluminijske nosače motora ili kućišta mjenjača može dati izlaz 400 do 600 kompletnih dijelova po smjeni , uz minimalnu intervenciju operatera.

Ta se prednost u brzini nadograđuje u odnosu na velike proizvodne serije. Kada trebate 500.000 identičnih dijelova godišnje, trošak alata po jedinici se brzo amortizira, a prednost vremena ciklusa izravno se pretvara u nižu cijenu rada po dijelu.

Sposobnost složene geometrije

Lijevanje pod pritiskom omogućuje proizvodnju dijelova složene geometrije koja bi bila pretjerano skupa upotrebom strojne obrade, a često nemoguća u slučaju kovanja. Unutarnji prolazi, tanki zidovi, složeni vanjski profili, integrirane značajke za montažu i dekorativne površinske teksture mogu se uklopiti u jedan lijevani dio.

Mogućnost tankog zida

Aluminijski odljevci pod pritiskom rutinski postižu debljinu stjenke od 1,5 do 2,5 mm . Cink, koji ima vrhunsku fluidnost, može proizvesti tanke zidove 0,4 mm u malim dijelovima. Ova sposobnost je ključna za smanjenje težine u automobilskoj i zrakoplovnoj industriji, te za smanjenje veličine kućišta potrošačke elektronike.

Konsolidacija dijelova

Jedna od ekonomski najznačajnijih primjena sposobnosti geometrije tlačnog lijevanja je konsolidacija dijelova — kombiniranje onoga što je prethodno bilo više proizvedenih i sastavljenih komponenti u jedan lijevani dio. Konsolidirana je Teslina upotreba tlačnog lijevanja velikog formata (Giga Casting). preko 70 pojedinačnih štancanih i zavarenih dijelova u strukturi stražnjeg podvozja modela Y u jedan aluminijski odljev. Time su eliminirani uređaji za sklapanje, roboti za zavarivanje i operacije spajanja na velikom dijelu strukture karoserije.

Slična logika primjenjuje se u manjem opsegu u mnogim industrijama. Hidraulički razvodni blok lijevan pod pritiskom može zamijeniti strojno obrađen blok plus više zavarenih priključaka i otvora, smanjujući i broj dijelova i potencijalna mjesta curenja.

Kvaliteta završne obrade površine

Tlačnim lijevanjem dobiva se površinska obrada u rasponu od Ra 0,8 do 3,2 µm izravno iz matrice, bez ikakve dodatne strojne obrade ili poliranja. Ovo je znatno glađe od lijevanja u pijesak (Ra 6,3–25 µm) i usporedivo s lakim operacijama strojne obrade.

Glatka kao lijevana površina prikladna je za izravno bojanje, premazivanje prahom, eloksiranje ili pozlaćivanje bez opsežne pripreme površine. Za proizvode namijenjene potrošačima - ručke, kućišta, ukrasne obloge - to znači niže troškove završne obrade i brže vrijeme do tržišnog izgleda.

Alati za tlačni lijev također mogu uključivati ​​teksturirane površine, logotipe, brojeve dijelova i fine detalje izravno u površinu kalupa, tako da se markiranje i identifikacija ulijevaju, a ne primjenjuju kao sekundarne operacije.

Učinkovitost materijala i mogućnost recikliranja

Lijevanje pod pritiskom je proces gotovo neto oblika, što znači da je volumen metala u gotovom odljevku blizu volumena utrošenog metala. Za razliku od strojne obrade čvrstih gredica - gdje su stope uklanjanja materijala od 50-80% uobičajene za složene dijelove - lijevanje pod pritiskom stvara relativno malo otpada. Sustavi klizača, preljevni bunari i isparivači se odrežu i recikliraju izravno natrag u peć za taljenje.

Primarne legure koje se koriste u tlačnom lijevanju - aluminij, cink, magnezij i legure na bazi bakra - sve se mogu vrlo reciklirati. Sekundarne legure aluminija (proizvedene iz recikliranog otpada, a ne iz primarnog taljenog metala) čine većinu aluminija koji se koristi u lijevanju pod pritiskom, a njihova proizvodnja zahtijeva oko 5% energije potreban za proizvodnju primarnog aluminija iz boksitne rude. To čini lijevanje pod pritiskom suštinski održivijim procesom oblikovanja metala u usporedbi s onima koji se oslanjaju na primarni unos metala.

U proizvodnji velike količine, čak i mala poboljšanja u iskorištenju metala imaju značajne troškovne implikacije. Postrojenje za lijevanje 10 000 kg aluminija dnevno koje poboljšava iskorištenje sa 70% na 75% obnavlja 500 kg prodavog metala dnevno — značajno smanjenje ulaznih troškova i potrošnje energije.

Ekonomija troškova na skali

Lijevanje pod pritiskom ima visoke početne troškove alata — proizvodni kalup za aluminijski dio srednje složenosti obično košta između 50.000 i 250.000 dolara , ovisno o veličini, složenosti i broju šupljina. Za vrlo velike strukturalne odljevke ili višeklizne alate, troškovi mogu premašiti 500.000 USD. Ovo ulaganje s prednjim opterećenjem je primarna prepreka tlačnom lijevanju za male količine.

Međutim, nakon što se trošak alata amortizira kroz dovoljan obujam proizvodnje - obično 20.000 do 50.000 dijelova ili više - jedinični trošak tlačnog lijevanja pada daleko ispod alternativa. Kombinacija kratkih vremena ciklusa, minimalnog rada po dijelu, niske stope otpada i smanjenih sekundarnih operacija stvara profil ekonomičnosti jedinice s kojim se konkurentski procesi ne mogu mjeriti u količini.

Tablica pokazuje gdje lijevanje pod pritiskom odgovara: to nije najjeftinija opcija za male količine i ne odgovara CNC obradi za krajnju preciznost. Ali za srednje do velike količine proizvodnje složenih dijelova koji zahtijevaju dobru točnost, glatke površine i niske troškove po jedinici, on zauzima poziciju koju nijedan drugi proces ne može u potpunosti zamijeniti.

Dosljednost i ponovljivost kroz duge proizvodne serije

Kalup od očvrslog čelika H13 koji se koristi za lijevanje aluminija obično je ocijenjen za 100.000 do 200.000 udaraca prije nego što je potrebna obnova ili zamjena. Kalupi za lijevanje cinka, koji rade pod nižim temperaturama i pritiscima, rutinski prelaze 1.000.000 udaraca . Tijekom ovog vijeka trajanja, dimenzije matrice se minimalno mijenjaju, što znači da dimenzije dijelova ostaju unutar specifikacije od prvog do posljednjeg udarca.

Ova ponovljivost je kritična za proizvodnju na tekućoj traci. Kada tisuće identičnih dijelova moraju odgovarati zajedno s drugim komponentama koje dobivaju od više dobavljača, dosljednost je jednako važna kao i točnost. Nosač lijevan pod pritiskom koji ispravno pristaje na 1. snimku trebao bi jednako dobro pristajati na 100 000 snimci — a u dobro održavanoj operaciji lijevanja pod pritiskom, i hoće.

Moderni strojevi za tlačno lijevanje koriste kontrolu procesa zatvorene petlje za održavanje parametara brizganja - brzina ubrizgavanja, tlak, temperatura kalupa, vrijeme hlađenja - unutar uskih prozora, dodatno osiguravajući da svojstva dijela ostanu dosljedna među smjenama, operaterima, pa čak i objektima kada se koristi ista specifikacija kalupa.

Mogućnosti legura i mehanička svojstva

Lijevanje pod pritiskom nije ograničeno na jedan materijal. Svaka od najčešće korištenih legura za tlačni lijev nudi specifičan profil učinkovitosti:

• Aluminijske legure (A380, A383, ADC12): Najrašireniji materijal za tlačni lijev. Dobar omjer čvrstoće i težine, izvrsna otpornost na koroziju, dobra toplinska vodljivost. Vlačna čvrstoća obično 300–330 MPa. Idealno za strukturne dijelove automobila, kućišta elektronike, kućišta pumpi.
• Legure cinka (Zamak 3, Zamak 5, ZA-8): Veća gustoća od aluminija, ali izuzetna fluidnost lijevanja omogućuje najtanje stijenke i najfinije detalje. Vlačna čvrstoća 280–400 MPa. Opsežno se koristi u bravama, hardveru, konektorima i preciznim minijaturnim dijelovima.
• Legure magnezija (AZ91D, AM60): Najlakši konstrukcijski metal koji se koristi za lijevanje pod pritiskom, približno 35% lakši od aluminija. Vlačna čvrstoća 230–260 MPa. Sve veća upotreba u automobilskim pločama s instrumentima, stupovima upravljača, kućištima prijenosnih računala.
• Legure bakra (mjed, bronca): Koristi se tamo gdje je potrebna otpornost na koroziju, električna vodljivost ili svojstva ležaja. Veće trošenje alata zbog povišenih temperatura lijevanja.

Mehanička svojstva tlačno lijevanih dijelova, iako općenito niža od kovanih ekvivalenata zbog mikroporoznosti u odljevku, prikladna su za veliku većinu konstrukcijskih primjena. Toplinska obrada aluminijskih tlačnih odljevaka (T5 ili T6 stanje) može dodatno poboljšati čvrstoću i tvrdoću gdje je to potrebno, iako je to ograničeno na dijelove niske poroznosti proizvedene postupcima vakuumskog ili tlačnog lijevanja.

Primjene u kojima lijevanje pod pritiskom daje najveću vrijednost

Razumijevanje gdje je lijevanje pod pritiskom izvrsno, pomaže razjasniti kada ga treba specificirati u odnosu na konkurentske procese.

Automobilska industrija

Automobilski sektor iznosi otprilike 70% ukupne proizvodnje aluminija pod pritiskom globalno. Blokovi motora, kućišta mjenjača, kućišta kvačila, pumpe za ulje, kućišta diferencijala, nosači ovjesa i kućišta akumulatora za EV obično su lijevani pod pritiskom. Težnja prema smanjenju težine vozila kako bi se poboljšala učinkovitost goriva i domet EV-a ubrzala je prijelaz s odljevaka od željeza i čelika na odljevke od aluminija.

Potrošačka elektronika

Okviri prijenosnih računala, unutarnji strukturni okviri pametnih telefona, kućišta kamera i kućišta audio opreme proizvode se lijevanjem pod pritiskom — prvenstveno aluminija i magnezija. Sposobnost proizvodnje strukturnih okvira tankih stijenki s integriranim značajkama za raspršivanje topline i montažnim izbočinama čini lijevanje pod pritiskom preferiranim postupkom za ovaj sektor.

Industrijska oprema i električni alati

Kućišta mjenjača, završne kapice motora, kućišta pneumatskih i hidrauličkih ventila i kućišta električnih alata lijevani su u visokom volumenu radi izdržljivosti i preciznosti dimenzija. Sposobnost integriranja složenih unutarnjih priključaka u kućišta hidrauličkih ventila posebna je prednost tlačnog lijevanja u odnosu na strojno obrađene alternative.

Okov, brave i okovi

Lijevanje cinka pod pritiskom dominira proizvodnjom velike količine okova za vrata, kućišta lokota, okova za ormare, vodovodne instalacije i električnih priključaka. Razlučivost detalja i završna obrada površine lijevanja pod pritiskom cinka odgovaraju ili premašuju ono što se može postići strojnom obradom, uz djelić cijene po jedinici volumena.

Ograničenja koja treba uzeti u obzir pri odabiru procesa

Tlačni lijev nije pravi izbor za svaku primjenu. Poznavanje njegovih ograničenja sprječava skupe pogreške:

• Visoko ulaganje u alat: Proizvodnja male količine (ispod 10 000–20 000 dijelova) često ne može konkurentno amortizirati troškove alata. Lijevanje u pijesak ili livenje u kalup može biti ekonomičnije pri manjim količinama.
• Poroznost: Standardno visokotlačno lijevanje pod pritiskom zadržava zrak u odljevku, stvarajući mikroporoznost koja ograničava zavarljivost i otežava toplinsku obradu. Lijevanje pod vakuumom i lijevanje pod pritiskom to ublažava, ali povećava troškove procesa.
• Ograničeni raspon legura: Nisu svi metali prikladni za lijevanje pod pritiskom. Legure s visokim talištem poput čelika i titana nisu komercijalno lijevane zbog ekstremnih temperatura i brzog trošenja kalupa.
• Ograničenja veličine dijelova: Vrlo veliki dijelovi zahtijevaju vrlo velike i skupe strojeve. Iako sada postoje strojevi za strukturno lijevanje pod pritiskom sa silama stezanja preko 6000 tona, još uvijek postoje praktična ograničenja u veličini dijelova.
• Ograničenja dizajna: Debljina stijenke mora ostati relativno ujednačena kako bi se izbjegle greške skupljanja. Duboki podrezi i određene unutarnje geometrije zahtijevaju bočne radnje ili jezgre, dodajući složenost alata i troškove.

Niti jedno od ovih ograničenja ne negira temeljne prednosti tlačnog lijevanja — oni jednostavno definiraju radni okvir unutar kojeg je tlačni lijev optimalan izbor.

Nova dostignuća koja proširuju mogućnost tlačnog lijevanja

Proces tlačnog lijevanja nastavlja se razvijati, proširujući svoj raspon primjena i rješavajući povijesna ograničenja.

Lijevanje pod vakuumom

Odvođenjem zraka iz šupljine kalupa prije ubrizgavanja, vakuumsko lijevanje pod pritiskom dramatično smanjuje poroznost. To omogućuje T6 toplinsku obradu aluminijskih tlačnih odljevaka, poboljšavajući granicu razvlačenja za 30–50% u usporedbi s lijevanim stanjem i otvaranje strukturnih primjena koje su prethodno bile ograničene na otkovke.

Polučvrsto lijevanje pod pritiskom (reo-lijevanje i tikso-lijevanje)

Ubrizgavanje metala u polučvrstom stanju — djelomično skrutnutog u kašu, a ne potpuno tekućeg — smanjuje turbulenciju i zarobljeni plin tijekom ubrizgavanja. Polučvrsti tlačni odljevci imaju mikrostrukturu bližu otkovcima, s vrhunskim mehaničkim svojstvima i zavarljivošću. Usvajanje raste u strukturnim komponentama automobila.

Strukturalni tlačni lijev velikog formata

Strojevi sa silama stezanja od 6000 do 9000 tona koriste se za mega-odljevke automobilskih konstrukcija. Ovi sustavi, koje je Tesla uveo u masovnu proizvodnju, a sada ih usvaja više OEM-ova, proizvode strukture tijela u bijelom u pojedinačnim odljevcima koji su prije zahtijevali desetke utisnutih i zavarenih komponenti. Ovo predstavlja temeljnu promjenu u načinu na koji se proizvode strukture vozila.

Dizajn alata vođen simulacijom

Napredni softver za simulaciju toka kalupa i skrućivanja omogućuje optimiziranje alata za tlačno lijevanje prije nego što se bilo koji metal reže. Lokacije vrata, geometrija klizača, položaj preljeva i dizajn kanala za hlađenje potvrđuju se digitalno, smanjujući broj potrebnih ponavljanja alata i skraćujući vrijeme od dizajna do prvog proizvodnog dijela. To smanjuje povijesno visok trošak i vremenski rizik razvoja alata za tlačno lijevanje.
